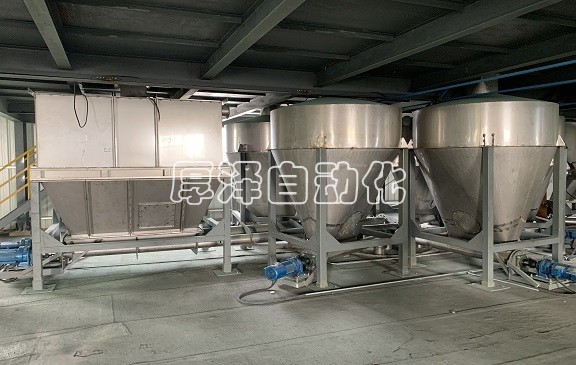

裝在原料倉內的多種原料按照一定配比，準確的投入到混料倉內。配料系統具有以下特點：

物料與料倉對應：

每種物料使用一個獨立的料倉，但料倉裝的哪種物料不固定，根據生產配方要求可隨時調整；物料與料倉的對應通過二維碼綁定，只有正確的物料才能投入對應的料倉，否則料倉門打不開。

物料的配比：

即配方內每種原料確定的重量，是可以調整的，由工藝工程師自由輸入。

加料順序：

不同的產品，物料要按照配方的要求順序加入混料倉，即原料倉下料有先后順序；

連續自動配料：

由于后續工序的連續進行，要求配料要持續，無需人員值守，則可根據儲料罐的料位，在低料位時，自動啟動配料。



控制介紹：

物料計量：

混料倉安裝稱重傳感器，計量從原料倉下來的物料重量；

加料：

原料倉物料使用螺旋機加料到混料倉，并采用變頻控制，確保精確投料；

控制：

整個系統控制分兩層：配方組織管理層，設備動作執行層。

配方組織管理：管理物料、批次、料倉綁定物料、配方物料選擇，重量設定，同時兼具生產過程控制功能。

控制層以PLC為核心，HMI負責監視設備狀態、生產過程。

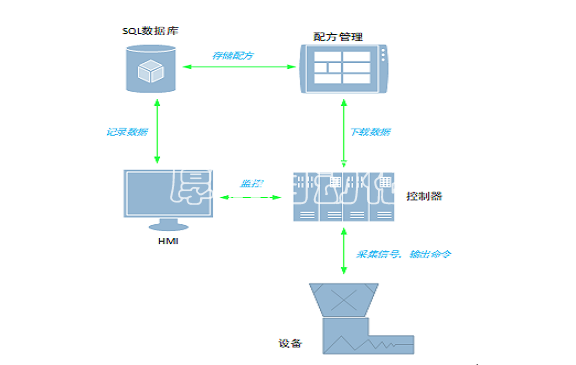

下圖為系統邏輯結構圖：

配方管理系統僅負責配方維護和下載，一旦下載數據到PLC后，生產的控制和記錄便不再依賴該配方管理系統。

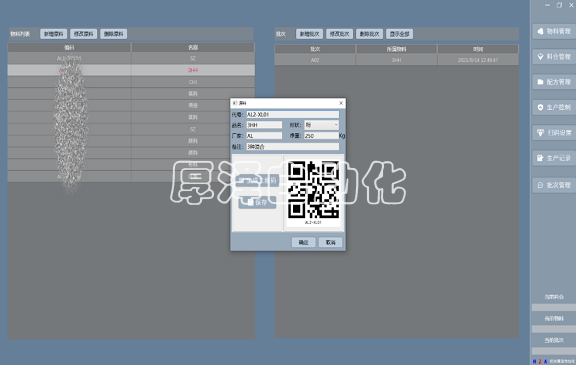

原料管理：

由客戶自己定義原料名稱、代碼，原料可以自動生成二維碼，便于投料校驗。





配方組織：

建立多個配方，可定義配方的步驟數量，并定義每一步的物料種類和數量。點擊下方的“下載配方”，在允許的情況下，可將物料順序、量直接下載至控制器。







生產監控：

每一步自動進行，但會進行提示。



查詢生產記錄：

生產按照批次進行，同一個配方可生產多個批次，按照配方+批次進行記錄，可查詢，也可以導出為PDF文件。



導出的PDF文件：

PDF文件，記錄關鍵的信息，可拷貝與打印。
